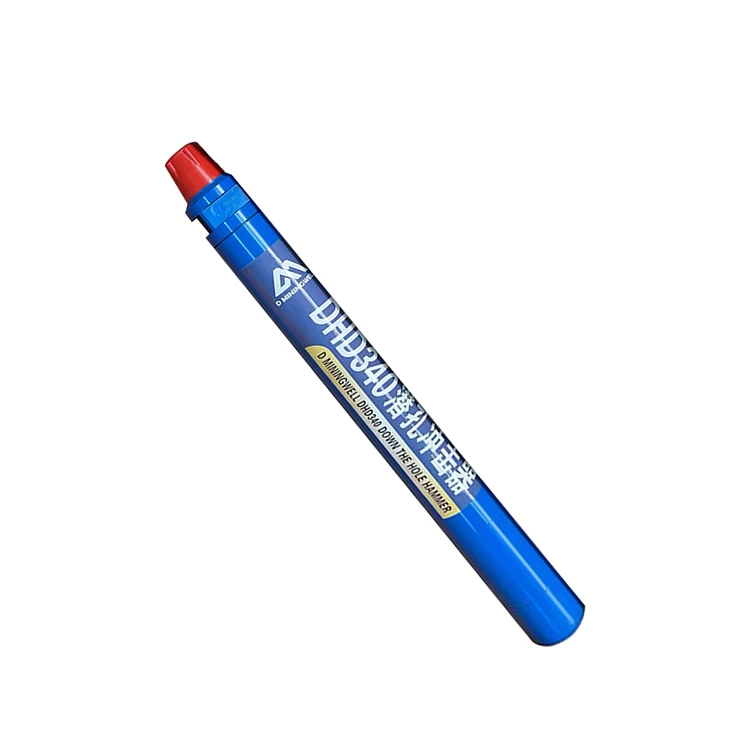

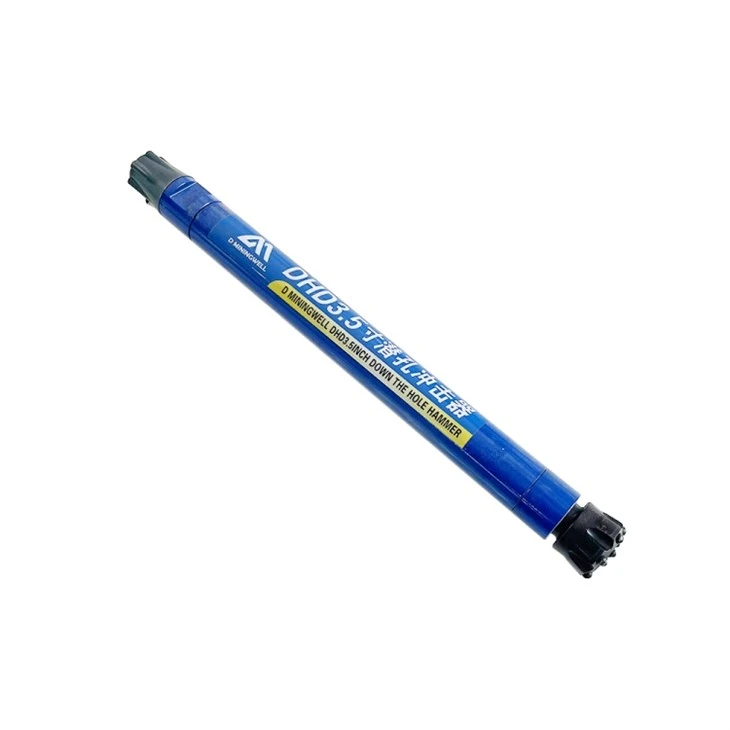

ارتفاع ضغط DTH أسفل مطرقة الحفرة

نموذج

درهم340

درهم 350

درهم360

درهم380

الطول (أقل)

1032 ملم

1209 ملم

1063 ملم

1492 ملم

الوزن (أقل)

43 كجم

78.5 كجم

100.5 كجم

190 كجم

القطر الخارجي

99 ملم

125 ملم

142 ملم

180 ملم

نطاق الحفرة

φ110-135 ملم

φ135-155 ملم

φ150-190 ملم

φ195-254 ملم

موضوع الاتصال

واجهة برمجة التطبيقات2 3/8"REG

واجهة برمجة التطبيقات2 3/8"REG

واجهة برمجة التطبيقات3 1/2"REG

واجهة برمجة التطبيقات4 1/2"REG

ضغط العمل

1.٪7b٪7b1٪7d٪7d.2MPa

1.٪7b٪7b1٪7d٪7d.5MPa

1.٪7b٪7b1٪7d٪7d.5MPa

1.٪7b٪7b1٪7d٪7d.3MPa

سرعة الدوران الموصى بها

30-60 دورة/دقيقة

30-60 دورة/دقيقة

30-60 دورة/دقيقة

30-60 دورة/دقيقة

استهلاك الهواء

5.5 م³/دقيقة (1.0MPa)

9 م³/دقيقة (1.0MPa)

20 م³/دقيقة (1.0MPa)

26 م³/دقيقة (1.8 ميجا باسكال)

10 م³/دقيقة (1.8 ميجا باسكال)

15 م³/دقيقة (1.8 ميجا باسكال)

28 م³/دقيقة (1.8 ميجا باسكال)

34 م³/دقيقة (2.4 ميجا باسكال)

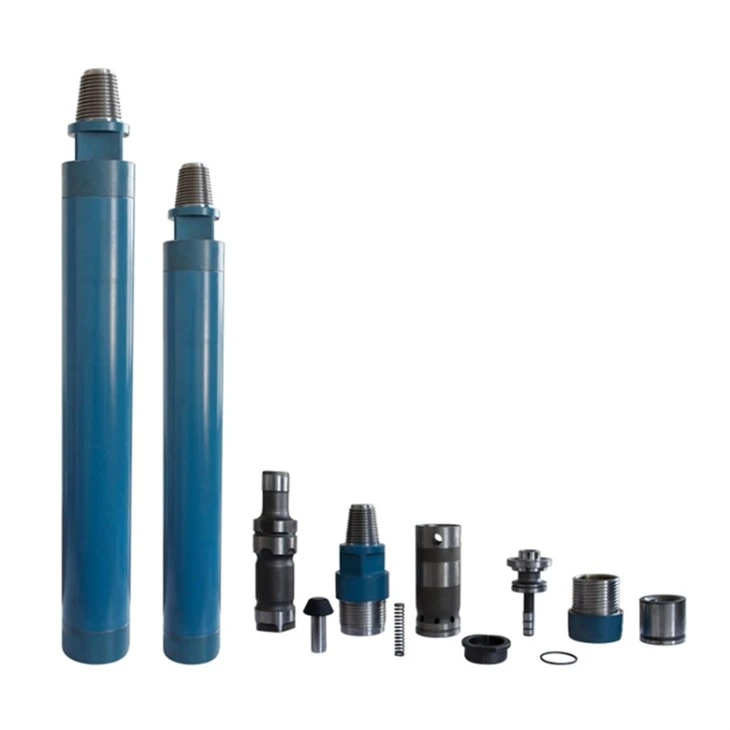

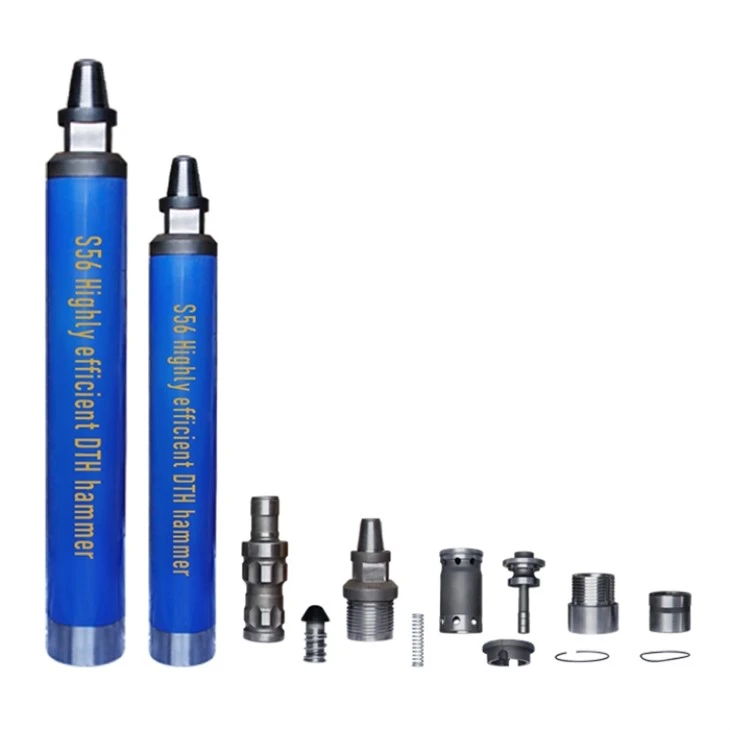

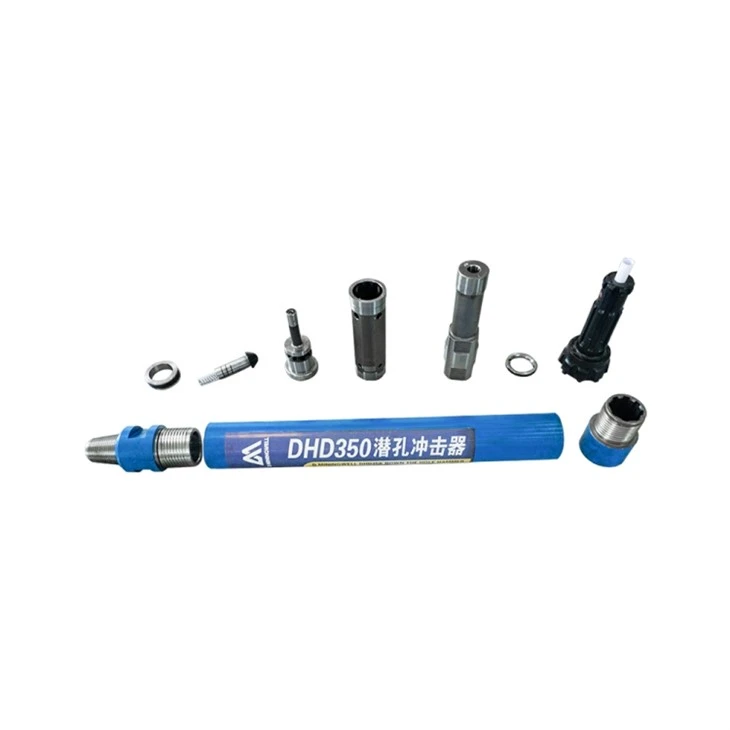

أجزاء

الوزن (كجم)

أعلى الفرعية

8.8

14.7

20.3

42

"يا" الدائري

0.01

0.02

0.02

0.02

فحص الصمام

0.46

1

0.8

1.3

ربيع

0.04

0.06

0.05

0.09

عازلة مطاطية

0.2

0.06

0.3

0.4

مقعد الصمام

2.1

4.2

5

13

الاسطوانة الداخلية

2.45

4.9

4

9.1

مكبس

9

15.5

23.5

41.5

حالة المكبس

159

30.3

37.2

62.5

حلقة التجنيب

0.2

0.3

0.6

1.2

قيادة تشاك

3.7

7.1

6

18.2

حلقة الضابط

/

0.1

/

0.2

قفل الدائري

/

0.2

/

/

الضابط شيم

/

/

/

0.2

الأكمام الموجهة

/

/

2.5

/
