一 ، ما هي منصة حفر سطح المطرقة العليا؟
منصة حفر سطح المطرقة العليا عبارة عن منصة حفر تعمل على إصلاح الحفر الصخري في الجزء العلوي من شعاع الدفع ، وتنقل الطاقة من خلال قضيب الحفر ، ويتعاون مع نظام الدوران والدفع لإكمال عملية الحفر السطحية. إنه مناسب لتكوينات الصخور الصلبة والمتوسطة الصلبة ، ويستخدم على نطاق واسع في:
فتح ثقب المنجم مفتوح
الحفر الأساس في بناء الطرق والسكك الحديدية
الحفر في مصانع الحجر والمحاجر
مشاريع البنية التحتية على نطاق واسع مثل محطات الطاقة الكهرومائية
2 ، كيف تعمل منصة حفر سطح المطرقة العليا
تعمل تدريبات المطرقة العليا معًا لإكمال عمليات الحفر من خلال ثلاثة إجراءات رئيسية:
تأثير:يولد الحفر الصخري الهيدروليكي في الأعلى قوة تأثير عالية التردد ، والتي تنتقل إلى بتات الحفر عبر قضيب الحفر المجوف لكسر الصخرة.
تناوب:يتم تشغيل أداة الحفر بواسطة محرك دوار مستقل للتدوير للتعاون مع التأثير لتشكيل القطع.
الدفع:يطبق نظام الدفع ضغطًا مستقرًا لأسفل على بتات الحفر لضمان كسر الصخور المستمر.
بالإضافة إلى ذلك ، تم تجهيز منصة الحفر بنظام إزالة الغبار ، ونظام تغيير قضيب تلقائي ، ومقصورة تشغيل ، وما إلى ذلك لتحقيق كفاءة أعلى وسلامة تشغيلية.
3 ، مكونات حفر سطح المطرقة العليا مكونات رئيسية
المطرقة العليا
مثبتة في الطرف الأمامي من شعاع التغذية ، يخرج طاقة التأثير عالي التردد.
عادةً ما يكون مدفوعًا بالهيدروليكي ، يمكن أن يصل تردد التأثير إلى 2500-3000 مرات/دقيقة.
شعاع تغذية
تستخدم لدعم وتوجيه حركة أداة الحفر ، ويمكن تعديلها رأسياً أو بزاوية.
نظام قضيب الحفر
باستخدام T Series (مثل T38 ، T45 ، T51) قضبان حفر فولاذية سداسية أو مستديرة ، متصلة بتثبيت الحفر الصخري.
نظام الطاقة الهيدروليكية
يوفر القوة الدافعة للتدريبات الصخرية ، والدفع ، والدوران ، والزحف ، إلخ.
نظام إزالة الغبار
إزالة الغبار الجاف أو الرطب ، وتقليل تلوث الغبار وتحسين سلامة التشغيل.
جهاز السفر
في الغالب نوع الزاحف ، مناسب للتضاريس الوعرة ؛ بعض النماذج بعجلات.
نظام التشغيل

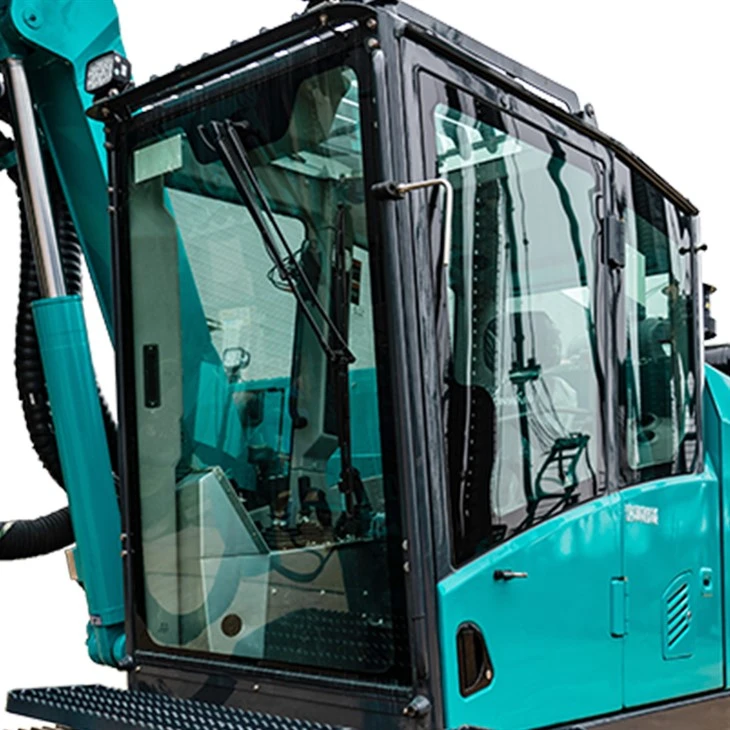

تم تجهيز منصات الحفر الحديثة بواجهة CAB وواجهة التحكم LCD ، وحتى دعم التحكم عن بعد اللاسلكي أو التشغيل عن بُعد.
4 ، أعلى مزايا وميزات منصة حفر سطح المطرقة
سرعة الحفر السريعة
تردد عالي التأثير والطاقة المركزة ، مناسبة للصخور الصلبة.
جودة ثقب عالية
قطر البئر المستقر والانحراف الصغير ، مواتية لتصميم التفجير الدقيق.
كفاءة استهلاك في استهلاك الوقود
بالمقارنة مع منصات الحفر DTH ، فهي أكثر كفاءة في الصخور المتوسطة الصخور ولديها استهلاك طاقة أقل.
درجة عالية من الذكاء
تحتوي منصات الحفر الحديثة على وظائف مثل تحديد موقع GPS ، وتسجيل بيانات الحفر ، ونظام تغيير القضبان التلقائي.
سهولة الصيانة
التصميم المعياري ، المكونات الرئيسية سهلة الاستبدال والصيانة.
5 ، المطرقة العليا مقابل DTH
| مشروع | حفر المطرقة العليا | DTH الحفر |
|---|---|---|
| التكوينات الصخرية المعمول بها | متوسطة الصخور إلى الصخور الصلبة | من الصعب للغاية صخرة صعبة للغاية ، مكسورة |
| قطر الحفر | فتحة صغيرة إلى متوسطة (64-127 مم) | فتحة متوسطة إلى كبيرة (90-300 مم) |
| عمق الحفر | معتدل (<40 m) | Larger (>100m) |
| كفاءة | عالية (الأفضل للصخرة المتوسطة) | أعلى (أفضل كفاءة في الصخور الصلبة) |
| استهلاك الطاقة/الكفاءة الاقتصادية | انخفاض استهلاك الطاقة المنخفضة لكل وحدة | ارتفاع استهلاك الغاز ، تكلفة عالية نسبيا |
6 ، الخاتمة
تحتل منصة حفر سطح المطرقة العليا موقعًا مهمًا في حقول هندسة التعدين العالمية والأساس بسبب تأثيرها العالي التردد ، والحفر الفعال والتحكم الدقيق. إنها مناسبة بشكل خاص للمناطق الصخرية المتوسطة. إذا كان المشروع يتطلب تكوين ثقب سريع وموضع ثقب دقيق والتحكم الصارم في التكاليف ، فإن تدريبات المطرقة العليا هي بلا شك الحل المفضل.
إذا كان لديك احتياجات محددة (نوع الصخور ، قطر الثقب ، العمق ، الغرض) ، يمكنني مساعدتك في التوصية بنموذج مناسب وتوفير دعم المعلمات الفنية.
تفاصيل المنتج

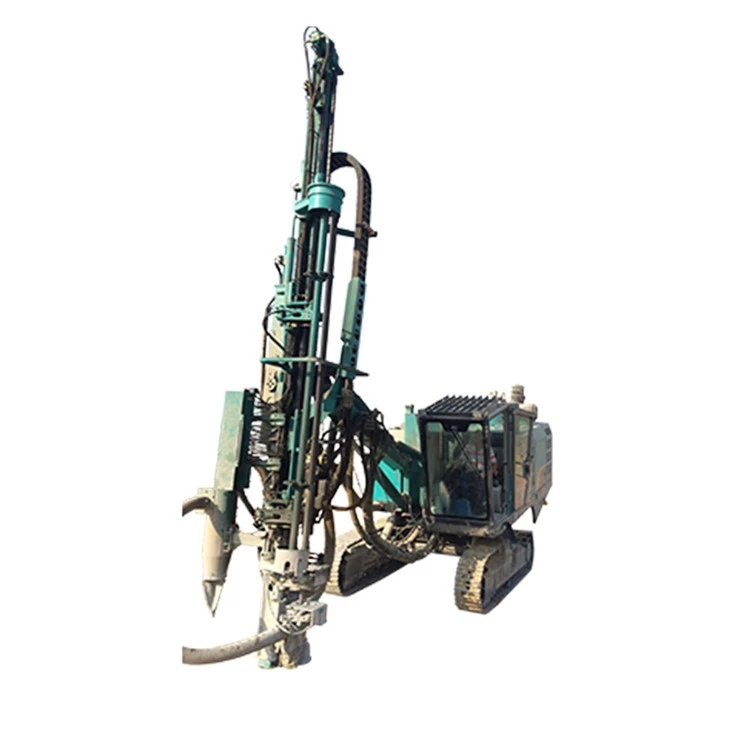

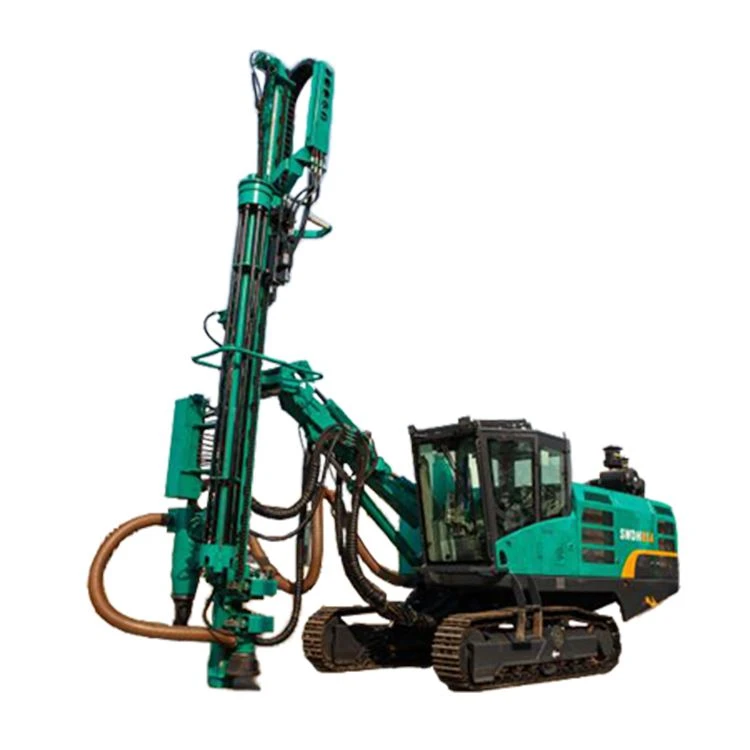

يتم تزويد منصة الحفر المطرقة العليا هذه بحفر صخري هيدروليكي متقدم مع إمكانيات الحفر السريعة ، وكفاءة الطاقة ، والحركة القابلة للتكيف ، ومهارات التسلق القوية ، والكفاءة في تنفيذ مهام الحفر على المناظر الطبيعية المعقدة.

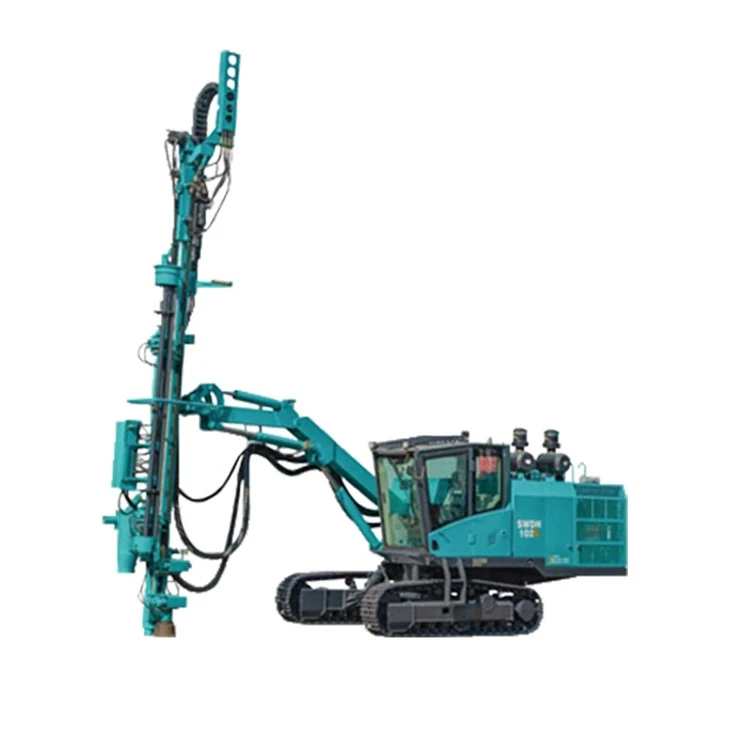

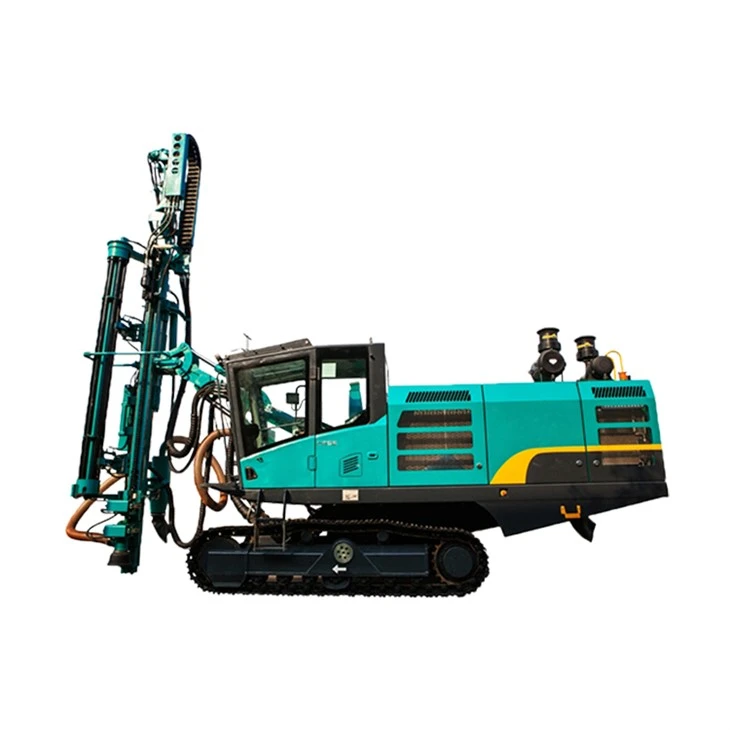

إن مطابقة قوة محرك الضاغط على الهواء الصخري في سلسلة الحفر المفتوحة في سلسلة SWDH Open Pit Top Hammer معقولة ، والتي يمكن أن تقلل إلى حد كبير من استهلاك الوقود. الميزات الشاملة لتلاعب الحفر الهيدروليكي هي:
1. الحفر الصخرية الهيدروليكية عالية الطاقة ، مع تأثير كبير للطاقة ووظيفة الهجمات المضادة ، مما يقلل بشكل فعال من خطر التثبيت على أدوات الحفر وتوفير أدوات الحفر ؛
2. المكونات الأساسية هي علامات تجارية مشهورة دوليًا ، مع موثوقية جيدة وكفاءة تشغيل عالية وانخفاض استهلاك الطاقة ؛
3. صخور الحفر الدافعة-قمع المحرك القياسي المطابقة ، وضع التشغيل الاقتصادي/القوي المزدوج ، القدرة على التكيف على الصخور الواسعة وتكلفة التشغيل المنخفضة ؛
4. يحتوي جهاز الحفر الهيدروليكي الزاحف بأكمله على بنية مضغوطة ، وسرعة المشي الصغيرة والمرنة ، والقدرة القوية على الطرق الوعرة ؛
5. تعتمد منصة حفر DTH الهيدروليكية ذراع حفر قابلة للطي لتغطية منطقة الحفر في وقت واحد ، وهو مناسب للحفر متعددة الزوايا وتحديد المواقع السريعة والسريعة.
6. باستخدام قضبان دليل مرتين من الجبال على البارد لتشكيل عوارض دفع الفولاذ الهيكلية ، مع قوة عالية ودقة توجيه جيدة.
7. يمكن حفر ثقوب السمت الرأسية ، العمودية ، المائلة والأفقية.
8. نظام التحكم القاع الشائع الذكي ، والتحكم الدقيق للزاوية والعمق.
9. تخطيط المسار ، تخطيط تسلسل الثقب ، إرشادات الرسوم ، تحديد المواقع السريعة.
طلب
يمكن استخدام آلة حفر الحفارات الهيدروليكية في حفر التفجير الصخري في المحاجر ، والهندسة المدنية ، وهندسة الطرق ، والمناجم المفتوحة ، وبناء محطة الطاقة الكهرومائية.
الشحن والدفع
تخضع كل قطعة من معدات Miningwell وحفنة الحفر لفحص أمني صارم لضمان سلامة الشحنة في الحاوية.
طرق الدفع الخاصة بنا: بطاقة الائتمان ، L/C ، T/T ، Western Union ، ونحن ندعم الشحن عن طريق الهواء والبحر.
|
المعلمات الفنية |
SWDH89S |
SWDH102S |
SWDH115F |
|
معلمات العمل |
|||
|
مجموعة الثقب (مم) |
64-115 |
76-127 |
76-127 |
|
نموذج قضيب الحفر |
T38,T45,T51 |
T45,T51 |
T38,T45,T51 |
|
طول قضيب الحفر (مم) |
3660 |
3660 |
3050 |
|
عمق الحفر الاقتصادي (مم) |
24 |
24 |
21 |
|
التخلص من الصخور الهيدروليكية |
|||
|
قوة التأثير (KW) |
14 |
18 |
20 |
|
عزم الدوران (نانومتر) |
700 |
1000 |
1300 |
|
سرعة الدوران (نانومتر) |
0-180 |
0-150 |
0-175 |
|
محرك الديزل |
|||
|
نموذج |
Cat C7.1 |
Cat C7.1 |
QSB4.5 |
|
السلطة (KW/RPM) |
168/2200 |
168/2200 |
97/2200 |
|
خزان الوقود (ل) |
450 |
450 |
300 |
|
ضاغط الهواء |
|||
|
الضغط (بار) |
8 |
10 |
/ |
|
بدعة (M3/دقيقة) |
8 |
10 |
/ |
|
ذراع الحفر |
|||
|
يكتب |
ذراع قابلة للطي |
ذراع قابلة للطي |
ذراع مستقيم واحد |
|
زاوية الرفع (درجة) |
+70~-10 |
+70~-10 |
-30~+45 |
|
زاوية طي (درجة) |
65~165 |
65~165 |
/ |
|
زاوية التأرجح (درجة) |
+20~-30 |
+20~-30 |
+30~-30 |
|
جزء متقدم |
|||
|
طول متقدم (مم) |
7300 |
7300 |
6700 |
|
السكتة الدماغية التعويض (مم) |
1200 |
1200 |
1200 |
|
زاوية للأمام (درجة) |
140 |
140 |
140 |
|
زاوية الوجه (درجة) |
-20~90 |
-20~90 |
-20~90 |
|
الأعلى. سعر التقدم (م/ث) |
0.8 |
0.8 |
0.8 |
|
الأعلى. الدفع (KN) |
25 |
25 |
25 |
|
قدرة المشي |
|||
|
Max.Walking سرعة (كم/ساعة) |
4.2 |
4.2 |
4.2 |
|
الأعلى. الجر (KN) |
100 |
100 |
80 |
|
قابلية التداخل (درجة) |
25 درجة |
25 درجة |
25 درجة |
|
Track Frame Swing Angle (درجة) |
-7~+12 |
-7~+12 |
-10~+10 |
|
التخليص الأرضي للهيكل (مم) |
400 |
400 |
400 |
|
أبعاد |
|||
|
الوزن (كجم) |
15000 |
15000 |
12000 |
|
الطول*العرض*الارتفاع (العمل) (م) |
92x2.6x8.6 |
92x2.6x8.6 |
6.68x2.42x7.98 |
|
الطول*العرض*الارتفاع (النقل) (م) |
11.2x2.6x3.5 |
11.2x2.6x3.5 |
8x2.42x3.4 |
