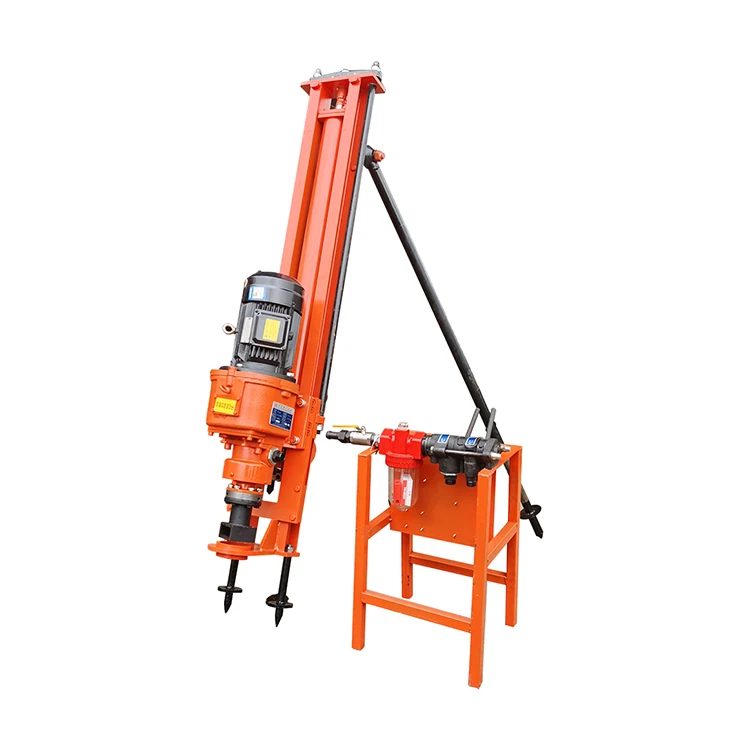

صغير أسفل الحفر حفرة

صغير الحفر هو معدات الحفر التي تدمج تقنية حفر المطرقة أسفل الثقب وهي مناسبة لتكوينات الصخور الصخرية المتوسطة إلى المتوسطة . وهي تستخدم على نطاق واسع في التعدين ، أو تعزيز الأساس ، وحفر البئر ، والهندسة المعززة ، ومحفات الحفر البسيطة ، التنقل ، ومناسبة للعمليات في المساحات الصغيرة أو في الجبال والمنصات .

一 ما هو صغير الحفر في الحفرة؟

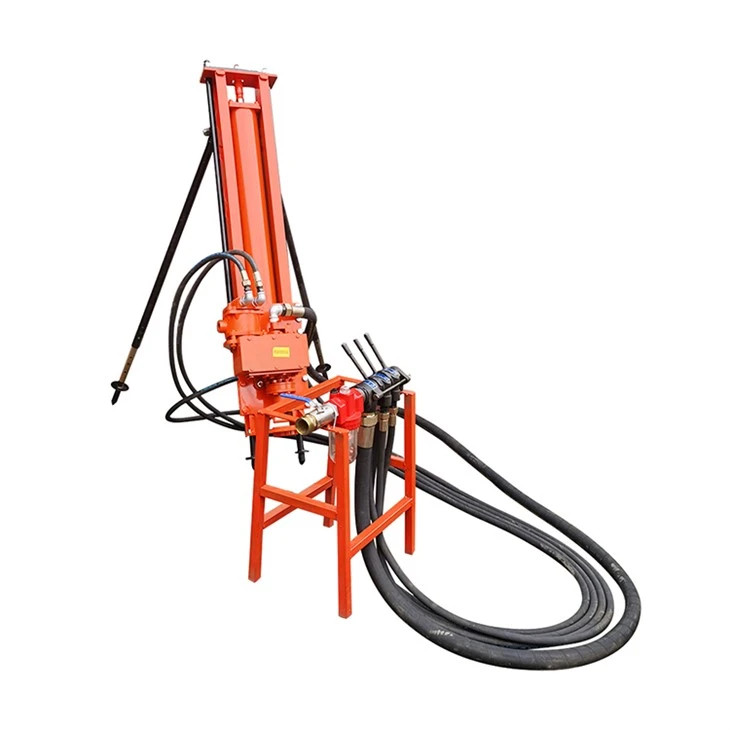

صغير أسفل الحفرة ، عبارة عن معدات حفر مع دعم كهيكل أساسي ، مجهز بنظام الطاقة ، وجهاز تأثير مطرقة أسفل الثقب ، وآلية دفع ونظام تحكم . هو مبدأ العمل الخاص به هو استخدام الهواء العالي لقيادة المطرقة لأسفل لحفر التأثير الكفاءة ، والتعاون مع ميكرية الدوران وتكوين الصخور

2 صغير أسفل التركيب الهيكلي لحفر الفتحة

جسم الرف (قوس)

عادةً ما يكون إطارًا للهيكل الصلب مع أرجل ثابتة أو قاعدة انزلاق ، والتي يمكن تحريكها يدويًا أو تعديلها في نطاق صغير ؛ يمكن تجهيزه بجهاز رفع لضبط ارتفاع الحفر أو الزاوية (مثل الحفر الأفقي ، الحفر المائل ، الحفر الرأسي) .

DTH Hammer + بت

تستخدم للاتصال مباشرة بالتكوينات الصخرية وكسرها من خلال تأثير التردد العالي ؛ تدفع المطرقة الموجودة أسفل الثقب المكبس إلى التحرك بسرعة عالية من خلال الهواء المضغوط .

وكالة الترويج

وعادة ما يكون مدفوعًا باسطوانة أو سلسلة ، والتي يمكن أن تحقق تقدمًا مستقرًا لأداة الحفر ؛ تؤثر قوة الدفع بشكل مباشر على عمق الحفر والكفاءة .

رأس الدوران (رأس الطاقة)

يوفر حركة دوارة لبت الحفر ويتعاون مع المطرقة أسفل الثقب لكسر الصخور . تشمل أوضاع محرك الأقراص الهيدروليكية أو الكهربائية أو الهوائية .

نظام مصدر الهواء

عادة ما يكون هناك حاجة إلى ضاغط الهواء المسمار الخارجي (E . g . 17 bar/24 bar ، 10-30 m³/min) لتوفير الهواء المضغوط المطلوب للمطرقة السفلية لتشغيل .

نظام التحكم

بما في ذلك وظائف مثل الدفع والدوران والإقلاع والهبوط ، وتعديل الزاوية ، وما إلى ذلك . ؛ يمكن تجهيز النماذج المتطورة مع التحكم عن بعد لاسلكي اختياري أو وحدة تحكم كهربائية .

3 فوائد رئيسية

بنية مضغوطة وتشغيل مرنة

بصمة صغيرة ، يمكن استخدامها في التضاريس الضيقة ، شديدة الانحدار وغير منتظمة .

القدرة على التكيف القوية

يمكن حفر الصخور الصلبة والصخور الناعمة وطبقة فضفاضة وغيرها من الحالات الجيولوجية ؛

يمكن استخدامها للحفر الرأسية أو المائلة أو الأفقية .

تكلفة منخفضة

لا حاجة إلى هيكل مركبة كامل ، فإن تكاليف التصنيع والنقل أقل من منصات الحفر المثبتة على المركبات ؛

مناسبة للمشاريع الصغيرة والمتوسطة الحجم أو المشاريع المحلية .

سهولة الصيانة

بنية بسيطة ، عدد قليل من المكونات ، سهلة الصيانة والحفاظ عليها ؛

معظم الأجزاء متعددة الاستخدامات للغاية وسهلة استبدال .

4 سيناريوهات التطبيق النموذجية

حفر الألغام المفتوح والتفجير

حفر ثقب المرساة المنحدر

حفر بئر المياه الصغيرة

بناء مؤسسة الحفر

الثقوب الحرارية الأرضية ، ثقوب كومة صغيرة

5 مرجع المعلمة الفنية (مثال)

6 مقارنة مع زاحف/مركبة مثبتات DTH DTH

7 الخاتمة

إن الحفر من نوع الحفر من نوع القوس عبارة عن معدات حفر اقتصادية وعملية وقابلة للتكيف ، وهي مناسبة جدًا للمشاريع ذات التضاريس المعقدة ، ومساحة بناء محدودة أو ميزانية محدودة . خاصة في بناء ثقب الانفجار ، ودعم المرساة ، وذات التكلفة الصغيرة {5).

إذا كان لديك متطلبات بناء محددة (مثل قطر الثقب ، والعمق ، ونوع الصخور) ، يمكنني أن أوصي بالنموذج والتكوين المناسب لك .
