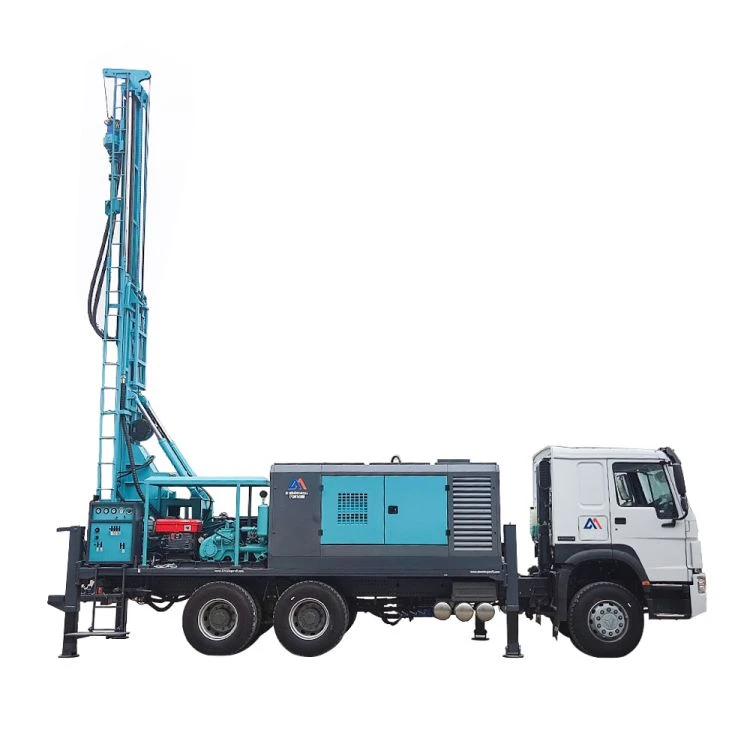

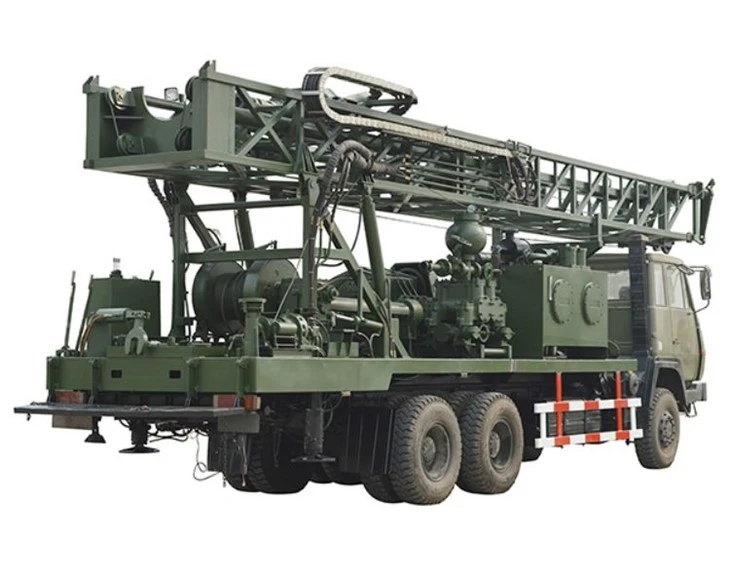

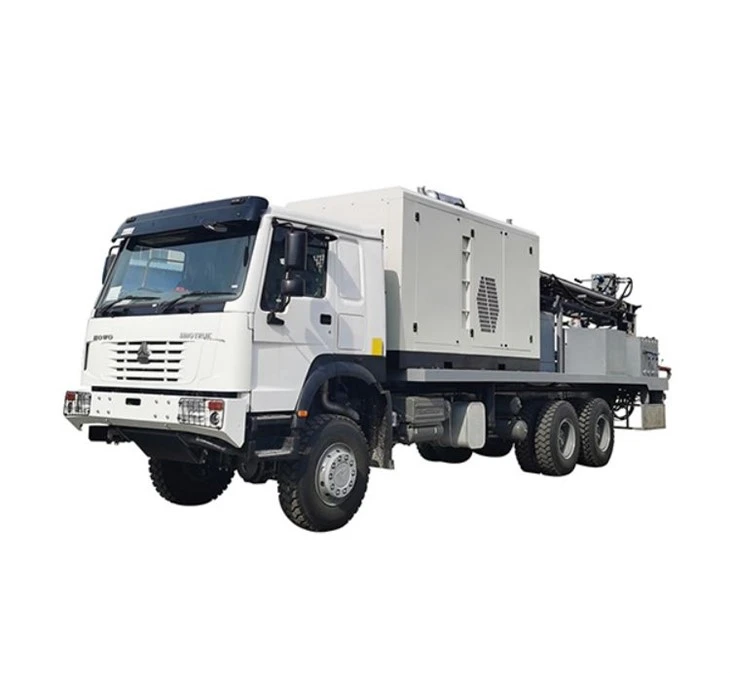

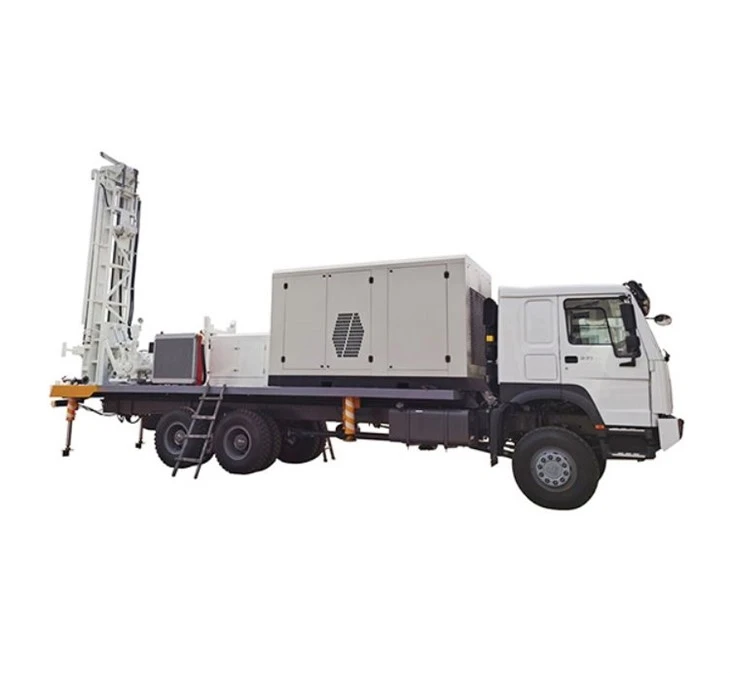

معدات حفر مياه الآبار المثبتة على الشاحنة





المعلمات التقنية	ميجاوات-180	ميجاوات-250	ميجاوات-280	ميجاوات-350	ميجاوات-400	ميجاوات-500	ميجاوات-680	ميجاوات-800
عمق الحفر (م)	180	250	280	350	400	500	680	800
قطر الحفر (مم)	140-254	140-254	140-305	140-325	140-350	140-350	140-400	140-400
محرك مجهز	يوشاي 65 كيلو واط أو PTO	يوشاي 70 كيلو واط أو PTO	يوشاي 75 كيلو واط أو PTO	يوشاي 92 كيلو واط أو PTO	DEUTZ 103 كيلو واط أو PTO	يوشاي 118 كيلو واط أو PTO	الكمون 154 كيلو واط أو PTO	الكمون 194 كيلو واط أو PTO
ضربة التغذية (م)	3.3	3.3	6.6	6.6	6.6	6.6	6.6	6.6
طول أنبوب الحفر (م)	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0
سرعة التأرجح (دورة في الدقيقة)	45-70	45-70	40-70	40-70	50-135	40-130	45-140	45-140
عزم الدوران المتأرجح (نيوتن متر)	3200-4600	3300-4500	4500-6000	5700-7500	7000-9500	7500-10000	8850-13150	9000-14000
قوة رفع المنصة (T)	12	14	17	18	25	26	30	36







سعة

قطر الثقب: 140 – 325 ملم (51/2 بوصة – 13 بوصة)

الحد الأقصى للعمق: 250 مترًا بقطر 203 ملم (8 بوصات).

طريقة الحفر: الحفر DTH والحفر الدوار



المحرك الرئيسي

الخيار 1: استخدام نظام PTO واستخدام علبة تروس ناقل الحركة للحصول على الطاقة من محرك الشاحنة (290 حصانًا / 336 حصانًا / 371 حصانًا) لتشغيل النظام الهيدروليكي.

الخيار 2: التكوين الفردي للجهاز بمحرك ديزل بقدرة 75 كيلو وات.



هيكل المنصة

هيكل فولاذي ملحوم من النوع I وC للخدمة الشاقة ومغطى بألواح شبكية مقاس 5 مم



الجمعية الصاري

يتم رفع ذراع الحفر المركب بواسطة أسطوانات مزدوجة، مما يزيد من قوة الرفع ويقلل أبعاد النقل.

الطول الإجمالي للصاري: 8000 ملم

شوط الرأس الدوار: 6600 مم

التعامل مع القضيب: 6 م

فتحة المركز: 14 بوصة (355 ملم)

أسطوانات رفع الصاري: يتم رفع الصاري بواسطة أسطوانات هيدروليكية مزدوجة



نظام التغذية

1 × أسطوانة هيدروليكية مزدوجة الفعل مع نظام لف الحبل 1:3

قوة السحب: 17 طن

قوة السحب: 10 - 110 طن

سرعة السحب: 25 م/دقيقة

سرعة السحب للأسفل: 30 م/دقيقة



مجموعة رأس دوارة

جسم فولاذي تم تطويره ذاتيًا مع تقليل التروس المحفزة وتزييت حمام الزيت، مدفوعًا بمحركين هيدروليكيين.

أقصى عزم دوران: 6000 نيوتن متر

السرعة: 66 – 135 دورة في الدقيقة تحكم دقيق



النظام الهيدروليكي

2 × مضخات قياس للتغذية والدوران

1 × مضخة قياس لمضخة الطين

3 × مضخات قياس للمبرد الهيدروليكي والتشغيل المساعد والتغذية الدقيقة.

الحد الأقصى لضغط النظام: 2900 رطل لكل بوصة مربعة (200 بار)

مبرد الزيت الهيدروليكي: 70 جالونًا في الدقيقة

سعة خزان الزيت الهيدروليكي: 600 لتر



لوحة التحكم

توجد لوحة التحكم المركزية في الجزء الخلفي من الوحدة مع سهولة الوصول إلى أرضية الحفر وهي مجهزة بجميع الأدوات اللازمة وأنظمة التحكم ومفاتيح الطوارئ. يتم توفير جهاز القفل لضمان سلامة لوحة التحكم.



وجع الإزالة

يتم توفير 4 × رافعات تسوية هيدروليكية للضبط السريع وتسوية الرافعات، وهي مجهزة بأدلة تلسكوبية شديدة التحمل. يتم توفير صمامات فحص القفل للسلامة ولها قدرة تحمل كافية.



مضخة حقن الماء/الرغوة (اختياري)

مضخة ثلاثية لحقن الماء تعمل هيدروليكيًا مع الملحقات الضرورية، ومنظم الضغط، ومنظم التدفق، وصمام فحص، وفلتر الشفط.

الحد الأقصى للتدفق: 80 لترًا في الدقيقة

أقصى ضغط: 40 كجم/سم مربع

مبدل قضيب فردي: مبدل قضيب فردي يتم تشغيله يدويًا لربط قضيب الحفر بالرأس الدوار

الونش: ونش مساعد يعمل هيدروليكيًا لتحميل قضيب الحفر في مبدل القضيب بقدرة رفع تبلغ 5 طن.



ماكينة لحام

يتوفر مولد اللحام شبه بدون فرش الذي يتم تشغيله هيدروليكيًا لغلاف اللحام

حجم القطب الموصى به: 2.5 ملم إلى 5 ملم فقط

تيار اللحام: 300 أمبير عند 60% من دورة التشغيل

مرحلة واحدة اختيارية: 6.0 كيلو فولت أمبير عند 220 فولت، 50 هرتز



مشحم خط الغاز

يتوفر جهاز التشحيم المضمن من نوع فنتوري ذو المفعول الإيجابي لتزييت المطارق الموجودة في قاع البئر.

سعة خزان الوقود : 15 لتر

ضغط العمل: 350 رطل لكل بوصة مربعة



ضاغط الهواء الموصى به

مينينغويل/أطلس كوبكو/ليوتك

قدرة ضاغط الهواء:

محرك 1100 قدم مكعب في الدقيقة – 25 بار – 309 كيلو واط

محرك 900 سي إف إم – 22 بار – 228 كيلو وات



مضخة الطين

مضخة الطين BW 250 تعمل هيدروليكيًا

السكتة الدماغية: 4 بوصة (100 ملم)

قوة المحرك: 15 كيلو وات

الإزاحة (الحد الأقصى الموصى به): 250 لتر/دقيقة

الحد الأقصى لضغط العمل: 2.5Mpa

الملحقات الإضافية: ضوء ليلي، صندوق الأدوات، حامل المطرقة

دليل المستخدم: دليل التشغيل والصيانة وقطع الغيار



خيارات الشاحنات

شاحنة SINO HOWO: 6*4/6*6/8*4

شاحنة دونغفنغ: 6*4/6*6/8*4

شاحنة شنشي: 6*4/6*6/8*4







إن جهاز حفر الآبار المثبت على الشاحنة هو منتج مخصص يمكن للعملاء تخصيصه وفقًا لاحتياجاتهم الفعلية.
