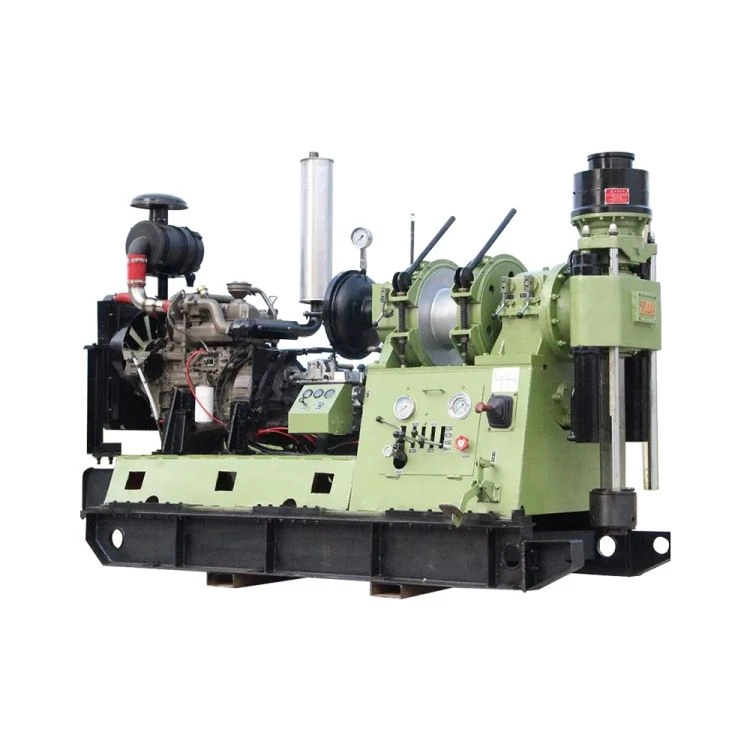

جهاز الحفر الجيولوجي الأساسي مع الزاحف

XY-44جهاز الحفر المجنزر عبارة عن معدات حفر أساسية تستخدم بشكل رئيسي في حفر الماس والكربيد، والتي تستخدم بشكل رئيسي في الجيولوجيا والمعادن والفحم والهيدرولوجيا والهندسة وغيرها من الصناعات، ويمكن استخدامها أيضًا في الاستكشاف الجيولوجي الهندسي تعدين النفط والغاز الضحل، وتهوية أنفاق المناجم، والصرف، وحفر الآبار الهيدرولوجية، والبناء الهندسي للأساسات ذات القطر الكبير.

إرسال التحقيق

تحميل

الوصف

تحديد

المعلمات التقنية		مواصفات أنبوب الحفر (مم)	عمق الحفر (م)
أنبوب الحفر المنزلي	داخل نوع سماكة	42	1400
		50	1000
		60	830
	حفر الحبل	55.5	1250
		71	1000
		89	800
أنبوب الحفر DCDMA		أنبوب الحفر BQ	1300
		أنبوب الحفر NQ	1000
		أنبوب الحفر الرئيسي	750
		أنبوب الحفر PQ	420
	نوع السماكة الخارجية	60	800
		73	500
		89	300
زاوية الحفر		0 درجة -360 درجة
محرك	نموذج	قوة	سرعة
محرك	Y225S-4	37 كيلو واط	1480r/دقيقة
محرك الديزل	CA4110	81 كيلو واط	2800r/دقيقة
جيراتور
النوع: آلة التغذية الهيدروليكية ذات الأسطوانة المزدوجة من النوع الدوار
القطر العمودي		φ93 ملم
رمح من خلال ثقب
سرعة المغزل العمودي
الدوران إلى الأمام (ص/دقيقة)		60/90/166/272/379/481/183/296/514/835/1164/1476
السرعة العكسية (ص / دقيقة)		63/198
الأعلى. عزم الدوران للعمود العمودي		8000N·m
السكتة الدماغية العمودية		600 ملم
الأعلى. خطورة المحور الرأسي		125 كيلو نيوتن
الأعلى. ضغط العمود الرأسي		90 كيلو نيوتن
رفع
النوع: محرك تروس كوكبي، فرامل مقبض
قطر حبل السلك		φ18.5 ملم
قدرة حبل سلك الطبل		95 م (جرح سبع طبقات)
الأعلى. قوة الرفع لحبل واحد		45 كيلو نيوتن
سرعة الرفع للحبل السلكي
السرعة الخطية للأسطوانة (م/ث)		0.7-2.68 م/ث (اثني عشر درجة)
القابض
النوع: قابض احتكاك ذو قرص واحد جاف خاص للسيارات
(متطابق مع علبة التروس 6T46)
النظام الهيدروليكي
ضغط النظام
الضغط المقدر		20 ميجا باسكال
أعلى ضغط		25 ميجا باسكال
سعة		20 مل/ص
قسم الرف
النوع: نوع انزلاقي (مع قاعدة منزلقة)
تلاعب في السكتة الدماغية الخلفية		460 ملم
مسافة الثقب		260 ملم
البعد (الطول * العرض * الارتفاع)		355022003100 مللي متر
وزن الجهاز (مع محرك الطاقة)		6300 كجم

تفاصيل المنتج

اسم العلامة التجارية: Miningwell
الحد الأدنى لكمية الطلب: 1 مجموعة
تفاصيل التغليف: تغليف الصادرات القياسية
وقت التسليم:15-20 يوم
شروط الدفع: خطاب الاعتماد، تي/تي، ويسترن يونيون

XY-44الميزات الرئيسية لحفر الصخور الزاحفة

1. مع المزيد من مراحل سرعة الدوران (12 للأمام و2 للخلف) ونطاق سرعة الدوران المعقول، وعزم الدوران المنخفض السرعة (يصل إلى 8000 نيوتن متر)، فهي ليست مناسبة فقط لحفر السبائك والماس، ولكن أيضًا للاستكشاف الجيولوجي الهندسي وحفر الآبار الهيدرولوجية وبناء الأساسات.

2. قطر الفتحة العمودية (93 مم) ، التغذية الهيدروليكية ذات الأسطوانة المزدوجة ، السكتة الدماغية الطويلة (حتى 600 مم) ، القدرة على التكيف القوية مع العملية ، مناسبة بشكل خاص لحفر حفر حبل أنبوب الحفر ذو القطر الكبير (التجويف العلوي) ، وهو ما يفضي إلى تحسين كفاءة الحفر.

3. اعتماد ناقل الحركة Tsinghua Wanliyang 6T46، المتوافق على نطاق واسع مع نماذج الشاحنات Foton وJAC وKaima وWuzheng وغيرها. التكنولوجيا الناضجة والجودة المستقرة وقدرة التحميل الزائد القوية ومحطات خدمة ما بعد البيع والملحقات في جميع أنحاء البلاد.

4. ظرف هيدروليكي عبارة عن مشبك زنبركي قرصي، إطلاق أسطوانة هيدروليكية، ظرف هيدروليكي مركزي أوتوماتيكي ثلاثي التجاويف.

5. يشتمل الإعداد الهيدروليكي على مضخة زيت تروس لتزويد الزيت، مما يضمن التركيب المباشر، وسهولة الاستخدام، والحد الأدنى من استخدام الطاقة، ودرجة حرارة الزيت المنخفضة، والتشغيل المتسق. يأتي هذا الجهاز مزودًا بمضخة زيت تعمل يدويًا؛ في حالة فشل المحرك، تظل المضخة اليدوية قابلة للاستخدام لاستخراج أدوات الحفر إلى التجويف.

6. يمكن تجهيز هذا المحرك إما بمحرك FAW TIANCHAI 4110 (81 kW) ذو الشحن الطبيعي أو محرك Guangxi Yuchai 4110 (105 kW) المزود بشاحن توربيني.

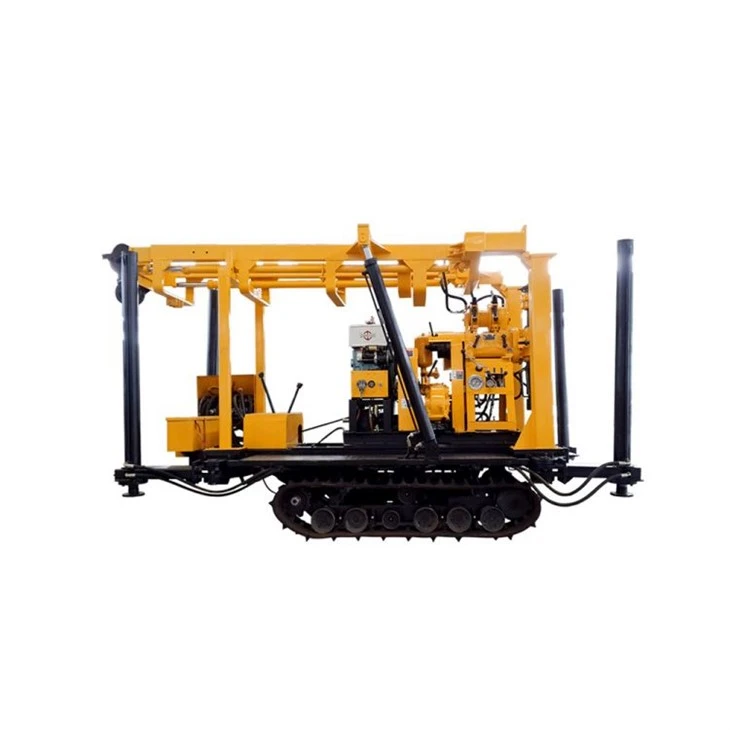

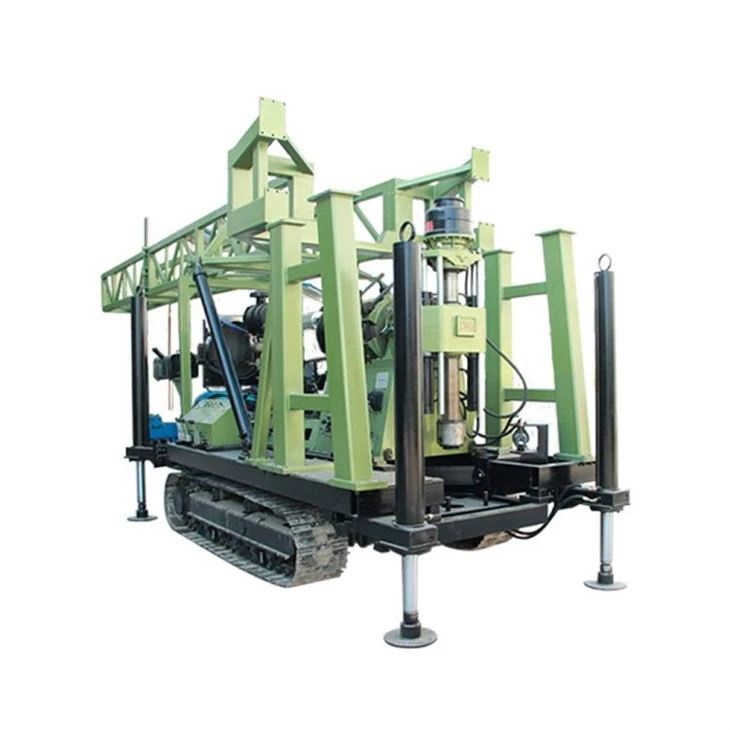

7. إن جهاز الحفر المثبت على الجنزير لديه مركز ثقل منخفض، مسافة تحويل طويلة (460mm)، تثبيت ثابت، وحفر مستقر عالي السرعة.

8. مجهزة بمقياس مضاد للاهتزاز، وهو أمر جيد للتحكم في قطر الثقب. مقبض تحميل وتفريغ أقل، نقل مرن.

9. إنها تعتمد الهيكل الزاحف، ويمكن تحميل شوط أسطوانة الركيزة بـ 1.5 متر تلقائيًا، وهو مناسب للحركة والنقل.

التطبيق الرئيسي

تُستخدم بشكل أساسي في مجالات مثل الجيولوجيا والمعادن والفحم والهيدرولوجيا والهندسة، كما أن منصات الحفر الأساسية هذه مناسبة أيضًا للهندسة الجيولوجية واستكشاف النفط والغاز الضحلين وتهوية أنفاق المناجم وأنظمة الصرف وحفر الآبار الهيدرولوجية وبناء أكوام أساس كبيرة.
